在数据库设计与信息系统开发中，从概念模型到逻辑模型，再到物理模型的演进过程是标准的建模流程。erwin Data Modeler作为业界主流的数据建模工具，其逻辑-物理转换功能被广泛用于生成高质量的数据库结构图、SQL脚本和部署方案。很多初学者和开发者常常对“erwin如何生成物理模型”以及“erwin逻辑模型转物理设置方法”的操作流程不甚清晰，导致转换出的物理模型存在数据类型不匹配、命名混乱等问题。本文将围绕这两个核心问题进行全面讲解，并给出实操级步骤和建议。
一、erwin如何生成物理模型
生成物理模型的目的是将已有的逻辑数据模型转换为数据库可部署结构，包括表结构、字段属性、索引、约束等。erwin提供了图形化的自动化工具完成这一过程，流程清晰且灵活可控。
1、创建逻辑模型或打开已有项目
启动erwin后，可新建逻辑模型（Logical Only）或打开已有逻辑模型文件（.erwin）。逻辑模型通常包含实体（Entity）、属性（Attribute）、主键标记（PK）等抽象概念结构，但不涉及数据库语法或物理属性。
2、设置目标数据库平台

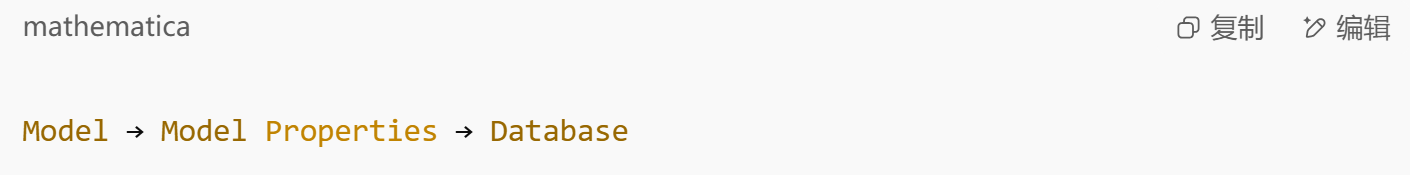

在菜单栏点击：
选择目标数据库类型，如Oracle 12c、SQL Server、MySQL、PostgreSQL等。此设置将影响物理模型中字段类型的默认映射（如`varchar2`vs`nvarchar`）。
3、执行逻辑→物理同步
erwin提供“同步”机制自动从逻辑模型生成物理模型，步骤如下：

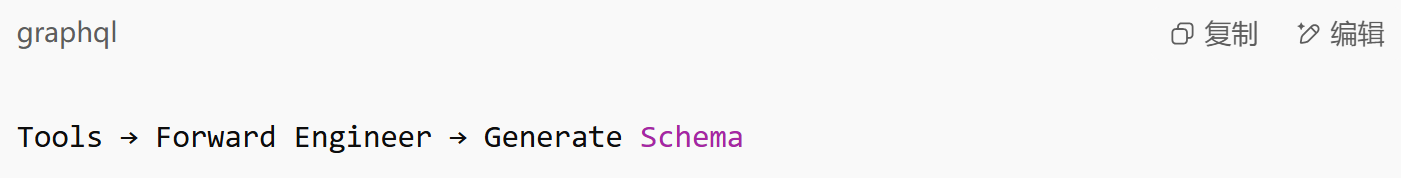

点击菜单栏：
在弹出的“Forward Engineer Schema”窗口中，点击“Options”进行个性化设置：
是否生成约束（Constraints）
是否自动编号字段（Identity）
是否包含索引、视图、触发器等
勾选“Create Physical Model from Logical”选项，点击“OK”后，erwin将自动生成物理图，并显示物理属性窗口。
4、查看生成的物理模型结构
在主界面左侧“Model Explorer”中，可切换至“Physical View”，查看每张表（Table）、字段（Column）、数据类型（Data Type）、主键（PK）、外键（FK）和其他物理属性。
5、修改字段物理特性
双击任意表或字段，在“Table Editor”中可手动修改字段长度、是否为空、默认值、索引类型等，系统会自动保存至物理模型中。
6、导出物理模型为数据库脚本
点击：
选择导出格式为SQL，再勾选目标对象（表、索引、触发器等），点击“Execute”即可生成可部署的建库脚本。
通过以上流程，erwin可快速将抽象的数据结构转化为具备完整建表语义的物理模型，并适配不同数据库环境进行部署和测试。
二、erwin逻辑模型转物理设置方法
逻辑模型转物理模型不仅是一次格式转换，还包括类型映射、命名规范、键值约束与部署规则的统一配置。合理设置将决定物理模型的质量与可维护性。
1、数据类型映射规则设置
点击：
进入逻辑-物理字段类型映射界面。可为不同数据库平台分别设置：
`String`→`VARCHAR(255)`
`Integer`→`INT`
`DateTime`→`DATETIME`
确保逻辑字段在转换为物理字段时自动使用正确类型，避免出错。
2、命名标准模板设置
erwin提供命名模板来统一逻辑→物理名称规则（如实体名加前缀“tbl_”）：
点击：
设置实体、属性、关系、索引等对象的命名格式。
例如：
逻辑实体名`Customer`→物理表名`tbl_customer`
逻辑属性`CustomerID`→物理列名`cust_id`
设置后，执行“Name Mapping”功能即可将逻辑名批量转换为物理名。
3、键与索引继承关系配置

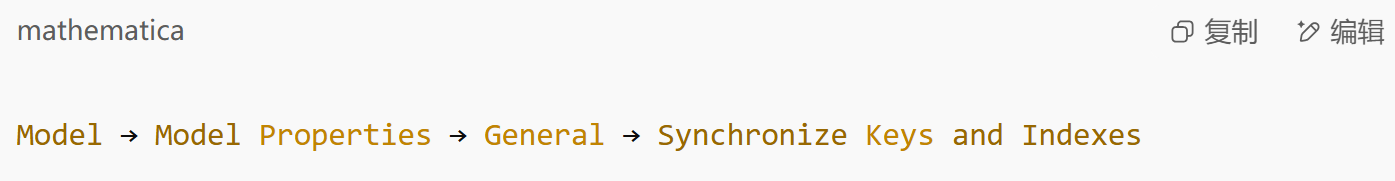

在模型属性中（Model Properties），可以设置是否自动将主键/外键从逻辑继承至物理模型。建议开启：
勾选后，当逻辑实体建立PK、FK后，物理模型也会自动生成对应索引约束。
4、物理模型属性字段扩展设置

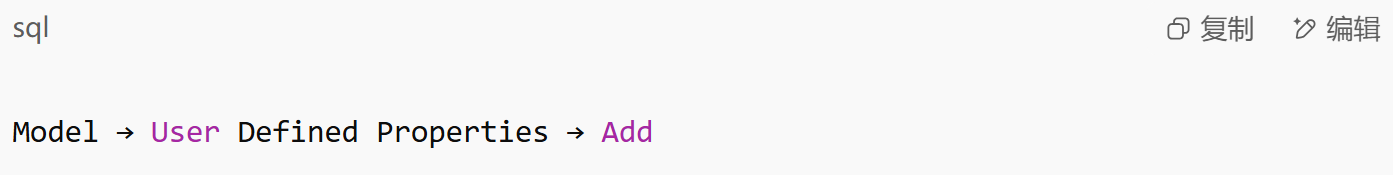

erwin允许添加自定义字段用于描述字段业务属性、数据等级、分区策略等：
这些属性不会出现在逻辑层，但可绑定到物理字段用于生成扩展SQL（如带注释的建表语句）。
5、多模型同步策略

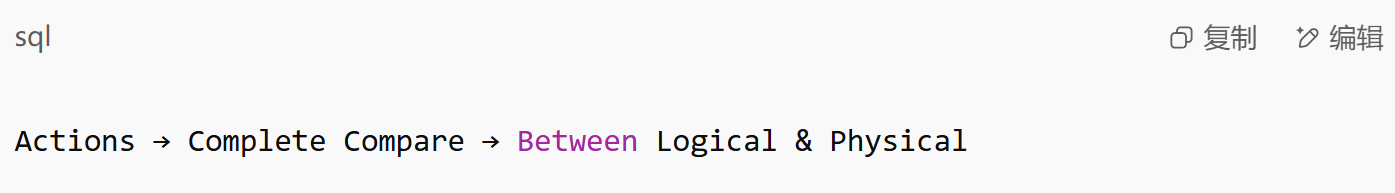

在逻辑与物理模型之间反复修改时，可使用“Model Synchronization”功能统一更新：
可选择“逻辑覆盖物理”或“双向同步”，避免数据不一致。
6、多数据库平台版本控制
对于需要生成多个数据库版本（如MySQL+Oracle），可通过“Logical Only”建一个主模型，复制多个子物理模型，并分别设置数据库平台、字段类型、部署脚本，确保模型一致、语法各异。
erwin逻辑模型转物理设置方法的精髓在于：通过映射规范、命名规则与同步机制，实现逻辑与物理设计的统一与高效转化，不仅提升了建模效率，也保证了数据库生成后的结构合理性与企业命名合规。
三、erwin物理模型优化建议与场景应用
生成物理模型并不意味着建模工作就此完成，高质量的模型还应考虑性能优化、团队协作以及部署可用性等因素。结合实际项目，以下几个方面尤为关键：
1、字段长度与默认值合理配置
避免默认使用过长的VARCHAR字段，设置合适的长度（如VARCHAR(50)代替VARCHAR(255)）；并合理设定默认值（如状态字段设定为'active'），有助于减少数据库运行时错误。
2、利用描述字段进行业务对接
erwin支持为字段添加“Description”，建议在建模阶段同步添加字段含义、数据来源等说明，为开发与测试提供业务背景依据。
3、模型评审流程纳入团队协作
在生成物理模型后，可使用PDF导出或erwin Web Portal分享给项目成员，进行集体评审，统一命名、结构、约束设计。
4、对接数据库比对工具实施验证
生成物理模型后，结合erwin的“Compare Models”功能与数据库实库结构进行比对，查找差异项，确保部署一致性。
5、反向工程保持持续同步
对于已有数据库项目，建议周期性使用“Reverse Engineer”功能反向导入数据库结构，避免建模与实际脱节，提升可维护性。
这些建议可协助团队在建模至部署全流程中做到“规范、高效、可靠”，实现从逻辑结构到落地数据库系统的无缝衔接。
总结
erwin如何生成物理模型，erwin逻辑模型转物理设置方法的核心在于理解“从抽象到具象”的转化逻辑。逻辑模型专注于数据之间的关系与业务结构，而物理模型则落地到数据库平台与部署细节之间的映射。通过erwin工具的映射设置、命名模板与结构同步机制，用户不仅可以在不同数据库平台之间快速建模，还能实现高质量、可维护的数据库架构设计，是每一位数据架构师与系统分析师应当熟练掌握的技能。
