在数据库建模过程中，主键和外键的定义至关重要，它们是保障数据一致性和逻辑完整性的核心机制。erwin作为专业的数据库建模工具，提供了直观且高度自动化的键约束设置功能。很多初次使用者对如何在erwin中定义主外键以及实现键约束的自动生成存在疑问，本文围绕erwin键约束如何定义主外键，erwin键约束自动生成步骤展开，结合建模实践详细介绍其具体操作和背后逻辑，并从实际工程需求出发延伸介绍键约束管理的批量优化方式。
一、erwin键约束如何定义主外键
erwin中键约束的定义可以通过图形化方式快速完成，尤其适合数据库设计前期的数据结构建模阶段。无论是新建实体还是已有模型调整，合理设置主键（Primary Key）和外键（Foreign Key）关系是保障数据一致性和实体关联的基本手段。
1、定义主键的操作步骤
在erwin中创建实体后，可以通过以下方式设置主键字段：
打开erwin模型，双击目标实体；
在弹出的属性窗口中切换到“Attributes”标签页；
选中某个字段，点击上方“PK”复选框，将该字段设为主键；
若需要定义复合主键，可多选多个字段同时勾选“PK”；
定义主键时，应注意字段的数据类型和非空约束是否匹配数据库规范，例如常见的整型自增字段、UUID等类型需预先设置好。
2、创建外键并定义关联关系
在图形编辑器中拖动“Relation”连接线，从子实体拖动到父实体，即可弹出关系定义对话框：
选择关系类型为“Identifying”或“Non-identifying”；
erwin会自动弹出候选主键字段，用户可选择对应字段作为外键；
确认后，在子表中将自动添加外键字段，并与父表的主键建立映射；
外键字段命名可根据团队规范手动修改，也可在模型设置中配置命名规则模板。
3、设置约束名称和级联策略
在关系属性中，可以进一步设置外键的约束名称（Constraint Name）及删除更新策略：
“On Delete”和“On Update”分别支持设置为Cascade、Set Null或Restrict等；
这些策略会在生成DDL脚本时体现在外键约束定义中，确保数据库层级同步执行行为；

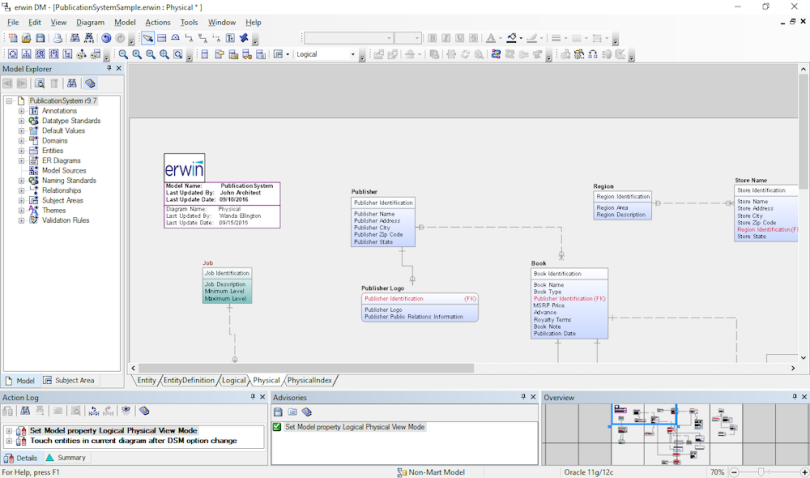

此外，erwin还支持通过实体关系视图（ER图）直接查看键约束的逻辑线条和箭头提示，便于整体审视模型结构。
二、erwin键约束自动生成步骤
为了提升建模效率，erwin提供了键约束自动生成的机制，适用于初步建模后的批量校验与补全工作。尤其当实体数量较多、字段命名规则统一的情况下，可以通过自动逻辑判断快速建立主外键关联。
1、利用Naming Standard自定义识别规则
erwin允许用户定义字段命名规范，从而实现对主外键字段的自动识别：
进入“Model Naming Options”界面；
设置主键命名规则，如所有主键以“ID”结尾，外键以“_id”或“Ref”开头；
erwin在自动生成关系时将依据这些命名模式匹配字段；
配合统一的命名标准，能大幅提升自动化处理的准确性和成功率。
2、批量生成外键关系
erwin提供“Complete Compare”功能，用于模型内部或与数据库结构对比并自动生成关系：
在菜单中选择“Complete Compare”；
设置源模型与目标模型（可为数据库架构或另一个erwin模型）；
勾选“Relationships”选项，点击自动比较；
系统会根据字段匹配自动建议主外键关系，用户可逐项确认或一键接受；
该功能不仅能补全漏建关系，还能同步已有键约束的变更，非常适合持续建模或数据库反向工程场景。
3、使用Macro批量生成键约束
erwin还支持通过自定义宏（Macro）来批量处理键约束：
通过“Tools>Macros”进入宏管理器；
编写脚本遍历模型中的实体和属性，依据命名匹配自动创建主外键关系；
可配置宏执行范围、目标对象类型与生成策略；
此方式适用于大模型场景，亦可与团队标准集成实现自动化建模流程。
4、生成SQL脚本一键部署
键约束定义完成后，erwin支持一键生成带有完整键约束的数据库DDL脚本：
通过“Forward Engineer”导出SQL文件；
在输出选项中勾选“Primary Key”、“Foreign Key”与“Constraint”；
脚本中将包含创建表、字段、主外键定义及级联策略完整语句，直接可部署至数据库系统；
这种方式确保了设计模型与数据库物理结构的一致性，尤其适用于新系统上线前的全库部署环节。
三、erwin中如何管理跨模型的键约束映射
当建模范围涉及多个模型文件或模块化拆分建模时，如何在erwin中保持键约束的一致性和跨模型映射能力，是企业级项目建模常见问题。有效解决这一问题，可以显著提升系统的整体可维护性和逻辑完整性。
1、引用实体实现跨模型关联
erwin允许将某一模型中的实体作为“Subject Area”共享给其他模型使用，配合“Model Mart”或“Model Manager”系统可实现集中管理：
将核心实体（如User、Product等）设置为可共享；
在子模型中引用该实体，erwin会同步其主键与属性定义；
在子模型中建立外键关系时，会自动引用原模型中主键设置；
这种机制类似面向对象建模中的类继承，使得主外键的定义可以实现模块化复用。
2、使用Naming Template统一外键策略
在多模型开发中，使用统一的外键命名模板至关重要，建议配置如下规则：
外键字段命名规则：表名前缀+“_”+主键字段名；
外键约束命名：FK_子表名_父表名_编号；
统一设置后，无论在哪个模型内创建外键，命名规则都能保持一致，便于后续维护；
这种方法不仅减少命名冲突，还能提高数据库脚本部署时的兼容性。
3、批量校验工具辅助审查跨模型关系
erwin支持在“Model Validation”功能中对模型间的键约束进行一致性校验：
校验是否存在字段匹配但未建立外键关系；
检查重复主键、未命名约束、无主键实体等错误；
自动列出所有校验结果供开发人员修复；
此步骤建议在建模交付前统一执行一次，确保数据结构的完整性和严谨性。
通过上述方式，erwin不仅实现了主外键定义的标准化，也为多模块协同建模提供了强有力的支撑。对于追求高质量数据架构的开发团队而言，这种工具级别的键约束控制手段，是项目成功实施的重要保障。
总结
erwin键约束如何定义主外键，erwin键约束自动生成步骤所涵盖的内容，不仅解答了初级用户在建模过程中遇到的操作疑问，也为高级用户提供了批量管理与跨模型处理的实操思路。在大型系统建模中，键约束的规范性是保障数据逻辑正确的底层机制，因此掌握erwin在主外键处理方面的功能，对于任何建模人员来说都是必备技能。
