在数据库建模工作中，构建一个结构清晰、逻辑严密的ER模型是信息系统设计的起点。而erwin作为业界领先的数据建模工具，不仅在图形表达上极为直观，更具备强大的实体属性定义与键约束配置能力。理解erwin实体关系如何定义属性erwin实体关系键约束配置的关键，不在于“怎么画图”，而在于如何借助erwin的工具链将业务逻辑、数据规则及字段定义准确地体现在模型结构中。本文将系统介绍如何通过erwin完成属性定义、主键外键设置以及约束规范配置，让你的模型既美观又符合数据规范。

　　一、erwin实体关系如何定义属性

　　实体（Entity）是ER模型的基本组成单元，它代表了现实世界中的某个对象，比如“客户”、“订单”、“产品”等。每个实体都由若干属性（Attribute）构成，属性就是记录该对象的各种信息字段，而在erwin中，属性的定义非常灵活，且支持批量编辑、类型管理和数据约束配置。

　　1.创建实体并进入属性编辑器

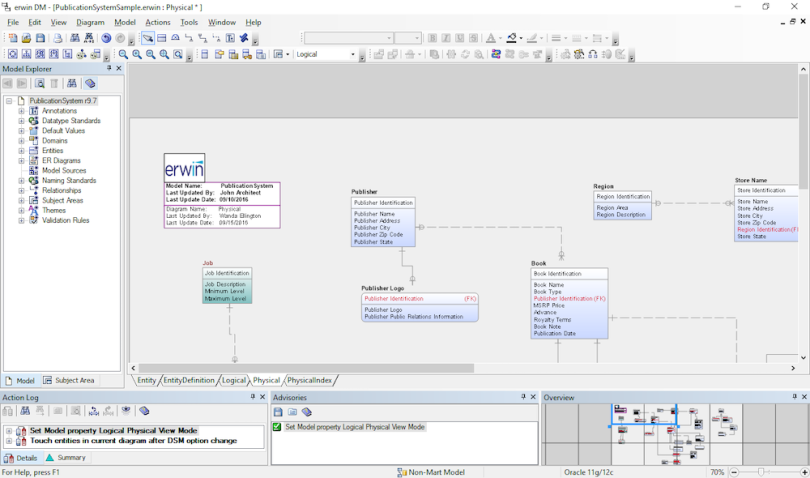

　　在erwin的主工作区中，通过点击工具栏上的“Entity”按钮，即可在画布上添加一个新的实体框架。双击该实体图标，进入“EntityEditor”（实体编辑器），此处将是我们定义属性的主要入口。

　　在编辑器的“Attributes”页签下，你可以依次添加每一个字段（属性），输入字段名、数据类型、长度、默认值、是否允许为空等基本信息。erwin支持大量常用字段类型（如VARCHAR、INT、DATE等），并可根据所选数据库系统自动匹配兼容性类型。

　　2.属性的顺序、分组与描述管理

　　字段顺序在数据库建表中也有其实际意义。erwin允许你自由拖动字段顺序，或通过排序按钮快速排列。此外，可以在属性旁添加详细说明文本，方便未来开发人员或建模人员理解该字段的业务含义。

　　在大型模型中，也推荐使用“Domain”机制为属性分类管理，例如将“电话”、“邮箱”等设为“联系信息”域，这样后续复用字段时更高效统一。

　　3.定义主属性（PrimaryKey）

　　在属性列表中勾选字段前方的“PK”列，即可将该字段设置为主键。erwin支持复合主键定义（即多个字段联合构成主键），也允许设置主键类型（如递增、自定义规则等），这些设置直接影响后续表结构的生成。

　　二、erwin实体关系键约束配置

　　建模不仅要“定义字段”，更要“定义关系”，这也是ER模型区别于平面数据表的关键所在。在erwin中，关系（Relationship）是两个实体之间的连接线，它表示一个实体对另一个实体的依赖或引用，通过主外键关系来实现数据的完整性约束。

　　1.创建实体之间的关系连接

　　通过工具栏的“Non-identifyingRelationship”或“IdentifyingRelationship”图标，可以在两个实体之间绘制关系线。其中：

　　IdentifyingRelationship表示“强依赖”关系，子表中的外键字段将合并进主键中；

　　Non-identifyingRelationship表示“弱依赖”关系，外键字段不属于主键，仅作为引用使用。

　　绘制关系后，双击关系线进入“RelationshipEditor”，可以详细设置连接字段。

　　2.配置主键到外键的映射关系

　　在关系编辑器中，erwin会自动识别源实体的主键，并在目标实体中生成对应的外键字段。你可以手动修改字段名称、数据类型、约束名等信息，也可以设置“级联更新”“级联删除”等引用完整性规则。

　　此外，erwin还允许设定唯一性（Cardinality），如一对一（1:1）、一对多（1:N）或多对多（N:M）关系，帮助模型更加真实地反映业务数据结构。

　　3.设置外键索引与命名规范

　　在项目实践中，为了提升数据库性能，建议为外键字段显式创建索引。erwin支持在关系设置中自动创建外键索引，并可设定命名规则，如统一使用“FK_主表名_字段名”的方式命名索引和约束，便于后期管理和查找。

　　4.关系说明与注释

　　在关系对象中添加备注，是保证模型文档清晰的重要方式。你可以为每个关系设置“RelationshipDescription”，用于描述业务逻辑背景，如“客户下单行为建立订单”、“学生注册课程”等，利于团队协同理解。

　　三、如何在团队协作中统一属性与关系建模规范

　　单人建模尚可随意命名与配置，但在大型团队中，为避免风格混乱、数据冲突，建议结合erwin的建模标准工具，制定统一的属性与关系配置策略：

　　1.使用NamingStandardsTemplate

　　erwin支持命名标准模板配置，可以统一实体、属性、关系、索引等的命名风格，设置大小写规则、命名前缀、字段长度等。这些模板在项目初期设定好，将在建模全程中自动应用，减少人为误差。

　　2.启用Domain与DataTypeStandards

　　为常用属性设置Domain分类，并预设其数据类型、默认值、是否允许为空等，有助于字段的快速复用和语义清晰。例如“联系电话”字段可以在多个实体中统一调用“Contact_Phone”域。

　　3.利用ModelMart或团队服务器统一模型规范

　　erwin的ModelMart功能可部署在团队服务器上，实现模型的集中管理与共享，多个建模人员可以并行工作，同步更新模型结构和约束规则，在大项目中尤为关键。

　　结语

　　通过深入掌握erwin实体关系如何定义属性erwin实体关系键约束配置的具体操作方法，建模人员可以更准确地表达业务结构，增强模型的逻辑一致性和可维护性。属性定义不仅仅是字段的罗列，更是数据意义的承载；关系配置不仅仅是图形连线，更关乎数据引用的完整性与性能表现。借助erwin强大的功能体系，辅以合理的建模规范管理，无论是开发前的架构设计，还是运行中的数据库优化，都将更加得心应手。
